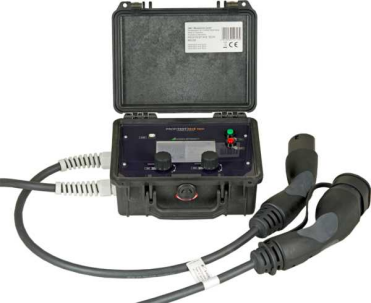

充電樁與車輛診斷測試儀PROFITEST H+E TECH

商品編號：M525B

充電站與電動汽車診斷測試儀

該測試儀用于測試充電站與電動汽車之間的通信——帶有 2 型連接器插座（模式 3 充電）。

測試儀器連接在充電站和電動汽車之間，以記錄充電站和車輛之間的通信。 如果充電過程沒有開始，可以快速查明錯誤來源（充電站或電動汽車）。 PROFITEST H+E TECH 充電站與電動汽車診斷測試儀適用于研發和服務應用。

充電站和電動汽車的完整診斷：

☆ 車輛狀態

☆ 電纜狀況

☆ 錯誤狀態

☆ PWM信號評估

☆ 相位和相序

☆ 電池電量

--實時顯示充電站和電動汽車之間的通信

--通過易于理解的符號指示狀態

--易于操作和診斷

--緊湊的電池供電設備，因此適合戶外使用

充電站和電動汽車診斷測試儀產品應用：

狀態可視化

可顯示的車輛狀態 (CP)

☆ 無車輛連接

☆ 車聯網

☆ 車輛不通風即可充電

☆ 整車通氣充電

電纜類型 (PP)

☆ 20A電纜

充電站和電動汽車診斷測試儀產品技術特點：

☆ 電動汽車連接選項：II 型 OEM 插頭

☆ 緊湊的外殼，非常適合服務電話

☆ 可啟動背景照明的大顯示屏

☆ 可選擇的用戶界面語言：D、GB、F、E、I、PT

☆ 通過兩個9V（可充電）塊電池或電源組供電

☆ 用于固件更新的USB數據接口

特殊性

診斷信息

測量參數/設置

☆ L1、L2、L3相/開/關

☆ 相序/順時針/逆時針

☆ 合成充電電流（通過評估占空比）/ A

脈寬調制信號

☆ 頻率 Hz（設定值 = 1 kHz）

☆ 占空比（帶 PWM）百分比

☆ 正電壓3、6、9、12V

☆ 負電壓12V

配置：

1臺PROFITEST H+E BASE測試儀

2 塊電池，9 V

1 個電源組，12 V

1 套操作說明
