新能源電動汽車三相電能質量監測儀 MAVOWATT?230?FLEX?PAKET

編號:M820D

MAVOWATT?230三相汽車電能質量和功率擾動分析儀 MAVOWATT?230,?240,?270產品系列提供了新一代好的電能質量，功率和能量測量儀器，用于1000?V?CAT?III和600?V?CAT?IV應用的測量。

新的MAVOWATT電能質量分析儀將成熟的技術與高精度的測量、創新的功能和革命性的通信選項結合起來。 因此，根據標準(IEC?61000-4-30?Ed.?3,?A類)，可以非常快速地檢測、定位和記錄干擾。 由于巨大的7英寸彩色LCD帶有觸摸功能，操作非常方便，并可立即提供有關現場電能質量的信息。 臨界值在顯示器上以紅色突出顯示，因此可以快速識別和分析。 多樣化的通信選項，包括以太網，Wi-Fi，藍牙，USB和智能手機應用程序，確保大的靈活性。

MAVOWATT?230?FLEX?PAKET汽車三相電能質量分析儀產品亮點

安全

☆1000?V?CAT?III?/?600?V?CAT?IV用于公共電網內的安全工作，以及在高達1000?VRMS?AC/DC的工業環境中測量

☆無線遠程接入確保安全關鍵環境中的無危險工作和配置

☆符合新的行業標準，并允許合法安全的記錄和文件。

☆EN?50160:公共電力供應系統電壓特性

☆IEC?61000-4-30?Ed.?3,?A類(3版):測試和測量技術。電能質量測量方法

☆IEC?61000-4-7:測試和測量技術。諧波和諧波間測量和儀器的一般指南

☆IEC?61000-4-15閃光計-功能和設計規范 直觀的

☆巨大的7英寸彩色觸摸屏，方便現場操作、配置和分析

☆自動設置:儀器自動檢測連接類型以及電壓、電流和頻率的標稱值，從而允許快速配置設備-即使沒有之前的知識或培訓的儀器。

☆PQ和能源儀表盤具有實時警告和紅綠顯示屏，在測量過程中，只需幾秒鐘就可以為您提供快速概述。

靈活的

☆8差分輸入(4u?/?4i)允許在星形和三角系統中精確和靈活地獲取測量值-甚至從變頻器下游-或同時，直接測量高達1000?VRMS的交流和直流信號

☆瞬時電壓和電流采集的采樣率可達1?MHz和2000?VPEAK

☆各種頻段用于全球16?1?/?3,50和60?Hz的系統

☆GPS接收機輸入，實現時間同步

☆以太網用于數據傳輸和通過智能手機、平板電腦、PC和MAC進行遠程訪問

產品優點：

MAVOWATT產品系列中包括的新型電能質量分析儀用于公共供電系統和工業應用中的市電數量的監測、分析和記錄。 在這些創新產品的幫助下，所有相關的測量量都可以獲得，這對電力供應的質量是決定性的。 擾動和事件可以很容易地根據適用的標準確定、記錄和分析——這是可持續優化的W美基礎。

應用程序

便攜式分析儀是電力質量，電力和能源數據需要簡單和準確確定的正確選擇。 所有的儀器都配有一個7英寸(18厘米)的彩色觸摸屏，用于顯示數據和設置設備功能。 以太網、Wi-Fi和藍牙接口可用于安全關鍵環境中的遠程使用，通過這些接口，儀器可以在VNC接口的幫助下操作。 MAVOWATT儀器通過四個通道測量電壓和電流，并根據國際公認的行業標準，如IEC?61000-4-30?Ed.?3?A類，IEC?61000-4-7,?IEC?61000-4-15,?IEEE?1159,?IEEE?519,?IEEE?1453等，檢測被監控電路中的變化:電壓下降和膨脹，過電壓，諧波和閃爍。 根據儀器的不同，可以獲得低、中、高頻瞬態，以及視、有功、無功功率、功率因數、需求/能量等。

MAVOWATT?230?FLEX?PAKET汽車三相電能質量分析儀技術特點：

產品的技術功能和特點

☆便攜式電能質量、功率、能量測量儀

☆超大7寸彩色液晶屏，觸摸屏技術，操作極為方便

☆IEC?61000-4-30?Ed.?3?A類和EN?50160合法安全測量

☆1000v?CAT?III和600v?CAT?IV允許廣泛的應用

☆15?~?20hz和45?~?65hz的頻率范圍，使用靈活 ?四個電流輸入(AC/DC)，用于連接靈活的AC/DC電流傳感器

☆四個對稱電壓輸入(AC/DC,?50/60?Hz)?信號采樣512值/周期

☆通過GPS和NTP時間同步?電壓下降和膨脹，過壓，瞬態，不對稱，閃爍采集

☆諧波，次諧波，信號電壓?自動報告生成?迷你報告，簡單創建用戶特定的報告

☆儀表盤功能，用于監控實時值?集成4gb閃存，USB端口用于外部存儲媒體

☆VNC遠程控制通過PC,?Mac,?IOS和Android?簡單評估與DranView?7軟件

☆堅固的保護罩(IP?50)，帶有儀器架和電纜固定器

接口

☆顯示類型:LCD彩色顯示(WVGA)，帶CCFL背景照明(熒光)。 關閉背景照明的時間可根據用戶具體要求進行調整。 觸摸顯示屏時，背景照明會重新打開。 分辨率:360?x?240像素，尺寸:9.15?cm高x?15.2?cm寬

☆觸控功能鍵，創建截圖和小報告三個功能，以及訪問幫助功能。 這些按鍵戴著手套是無法激活的! ?報警:短(0.1?s)或長(1?s)的聲音信號發生錯誤或觸發顯示。 ?以太網(帶電纜)

☆VNC

☆Modbus

電壓、電流、相位、功率、頻率

☆電壓類型:4?×全差動，直流電，電隔離可達1?kV，輸入范圍為通道A,?B,?C,?D:?0?-?1000?RMS?CAT?III,?0?-?600?VRMS?CAT?IV，輸入阻抗:Z小20?MΩ，輸入/輸入，峰值因子:Z大。 全量程2.0,RMS*精度:±0.1%?rdg。 ，±0.05%滿量程，大于15?KHz帶寬:±0.1%?rdg。 在V?>?60?Vrms時，精度RMS波動*:±0.2%?rdg。 ，瞬時輸入范圍:50?-?2000?VSpeak，瞬時精度:±10%?rdg。 ，在脈沖寬度>?10?μS時，±0.5%滿量程，瞬時持續時間:Z小2?μS，共模抑制:-80?dB，采樣率:每周期512個樣本，基于半周期的RMS

☆ 電流類型:4?×全差動，直流，電隔離可達1?kV，通道A,?B,?C,?D的輸入范圍:10?-?200%額定探頭電流(GOSSEN?METRAWATT探頭)，輸入阻抗:Z小340?kΩ，輸入/輸入，通道A,?B,?C,?D的峰值因子:Z大。 3在全量程，RMS精度:±0.1%?rdg。 ，±0.05%全量程加探頭精度，9?KHz帶寬(RMS?1?s)，瞬態輸入范圍:x額定探頭電流(GOSSEN?METRAWATT探頭)，瞬態精度:±10%?rdg。 ，在脈沖寬度>?10?μS時，±0.5%滿量程，瞬態持續時間:取決于探頭帶寬，共模抑制:-80?dB，采樣率:每周期512個樣本，RMS基于半周期，每通道探頭電流:Z大。 在3.3?V時20?mA

☆所有通道同時采樣，以避免基準誤差。

☆功率精度(在測量輸入端):±0.2%?rdg。 ，?ANSI?c12.1?/?c12.20

☆頻率可根據所選標稱頻率選擇。 GOSSEN?METRAWATT型號MAVOWATT?270,?MAVOWATT?240,?MAVOWATT?230?-默認設置:30?-?70?Hz，高達30%?Vthd,?60?-?1000 Vrms,?15?-?30?Hz，精度:±10?mHz,?GOSSEN?METRAWATT型號MAVOWATT?270?-?400?-默認設置:30?-?70?Hz，高達25%?Vthd,?380?-?440?Hz(降低精度與每周期32個樣本)，精度:±0.2%?rdg。

☆環境條件:所有規格均基于操作值和影響因素，符合IEC?61000-4-30?A類。

特性

☆為簡單的數據傳輸提供新的通信選項

☆使用DranView軟件進行評估——好的電能質量分析軟件

交付

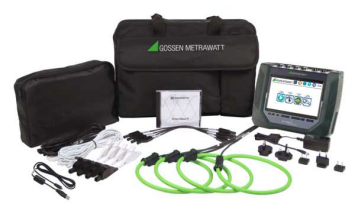

MAVOWATT?230包括一組測量電纜，可充電電池，充電器，工廠校準證書，DranView?7軟件，攜帶袋和柔性電流傳感器:一個METRAFLEX?3003XBL和一個METRAFLEX?3001XBL
