充電插座絕緣電阻測試：

1）使車輛斷電，保證車輛上所有電力、電子開關處于非激活狀態；

2）將充電插座高壓端子，即直流充電插座的正負極端子或者交流充電插座相線端子，用電導線進行短接；

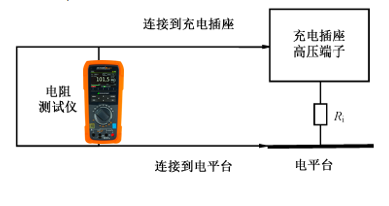

3）將絕緣電阻測試設備的兩個探針分別連接充電插座高壓端子及電平臺，如下圖

4）測試設備的檢測電壓應設置為大于Z高充電電壓；

5）讀出充電口絕緣電阻值Ri。

此外，也可以用絕緣電阻測試設備分別測試充電插座各高壓端子與車輛電平臺間的絕緣電阻值，測試設備的檢測電壓要求大于Z高充電電壓，再計算并聯結果，即為充電插座絕緣電阻。

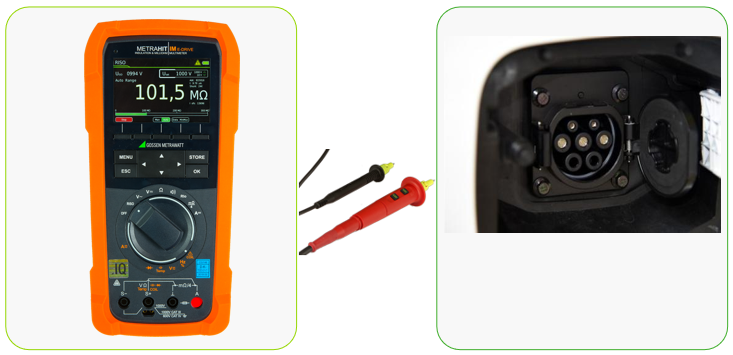

充電插座絕緣電阻測試儀IM EDRIVE

絕緣監測功能驗證試驗

1、按照整車絕緣步驟一的測試方法，測出當前整車絕緣電阻值為Ri，并記錄U1′所在高壓側

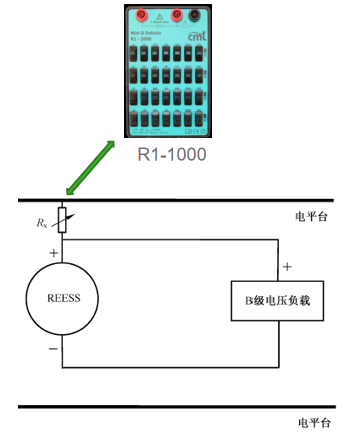

2、將可調節電阻器R1-1000并聯在REESS正（或負）極端與車輛電平臺之間， 正負取決于U1′所在高壓側正負

3、將可調節電阻器的阻值減小到目標值Rx，Rx根據標準中公式取得

4、觀察車輛是否有明顯的聲或光報警。
